Сенсорный выключатель для светодиода XK-QM-D10
Сенсорный выключатель для светодиода имеет ручное управление, которое осуществляется легким касанием пальца. Рабочее напряжение от 3 до 5В, максимальная нагрузка 5Вт.

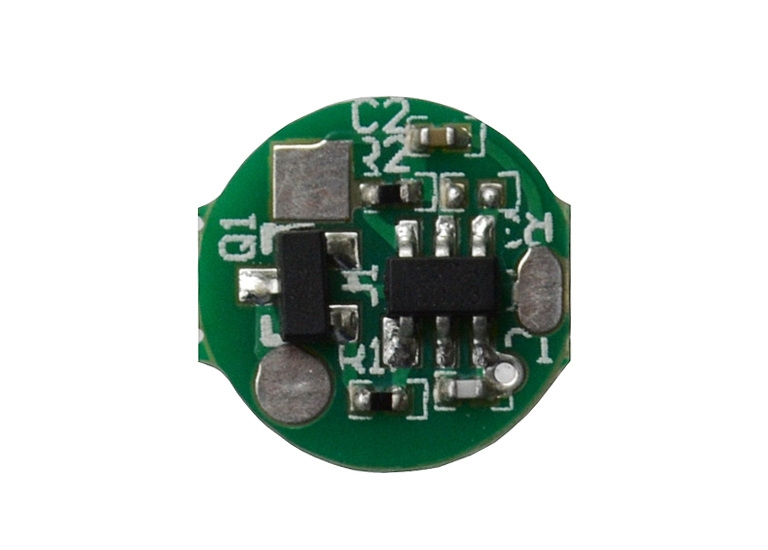

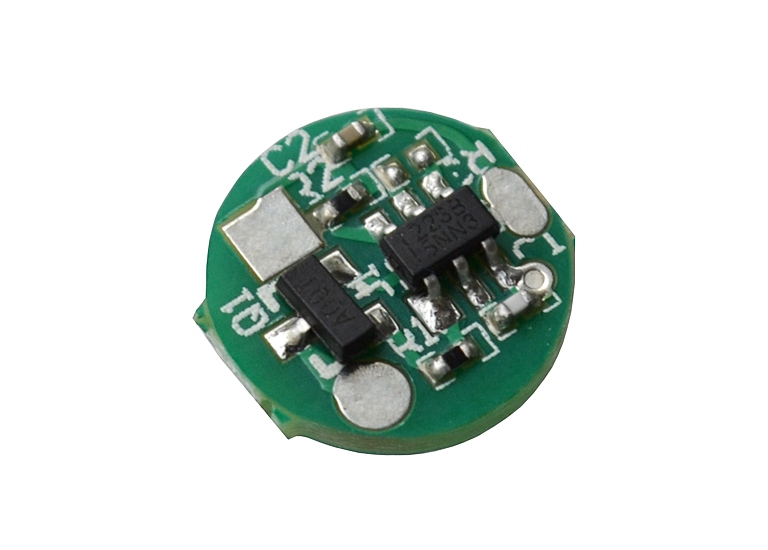

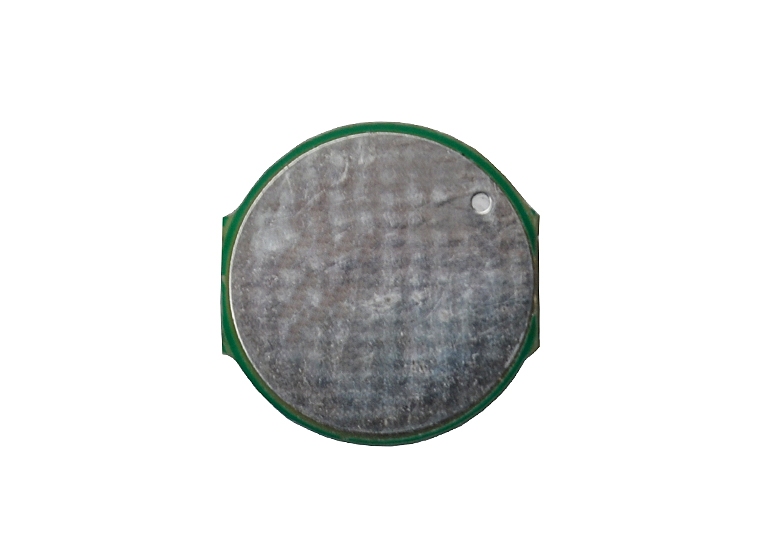

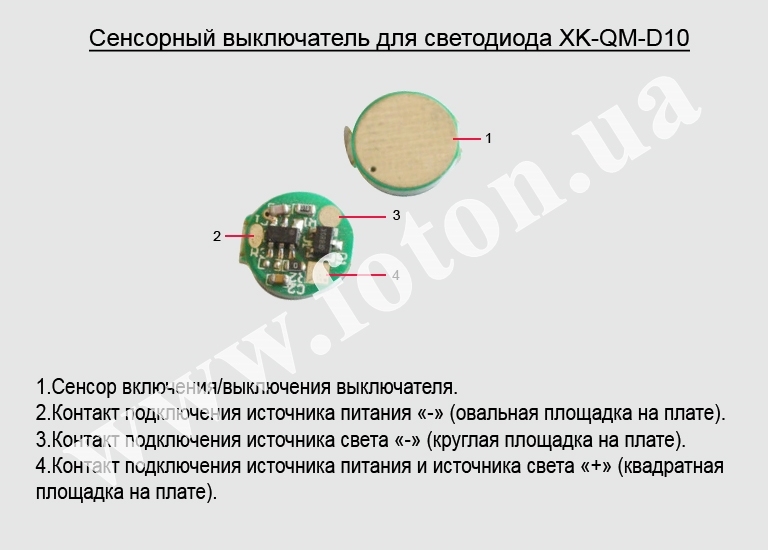

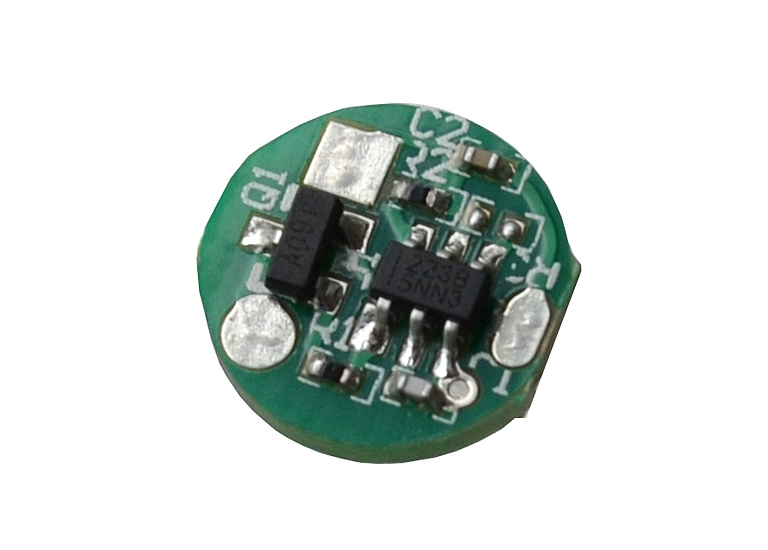

Выключатель выполнен в виде печатной платы круглой формы. С одной стороны размещены радиоэлементы, а с другой сенсорная контактная площадка. Для подключения нужно выполнить пайку контактов. На плате можно рассмотреть контакты в виде круга, овала и квадрата. Для подключения от источника питания необходимо выполнить подключение к минусу(овал) и плюсу (квадрат). Для подключения к светодиоду необходимо подключить к минусу(круг) и плюсу(квадрат). Обратите внимание, что плюс(квадрат) является общей контактной площадкой как для входа, так и для выхода напряжения. Максимальное расстояние для срабатывания включателя не должно превышать 5мм. Сенсор реагирует через стекло или зеркало толщиной до 5мм.
Данный выключатель рассчитан на подключение одного выводного светодиода (Выводной светодиод 3мм,5мм ), либо одного 1Вт светодиода (LED 1W), либо одного 3Вт светодиода (LED 3W).
