Плата заряда АКБ TP5100 2A
Плата заряда АКБ TP5100 2A применяется для заряда li-pol и li-ion аккумуляторов. Рабочее напряжение 5-15 вольт. Ток заряда до 2А.

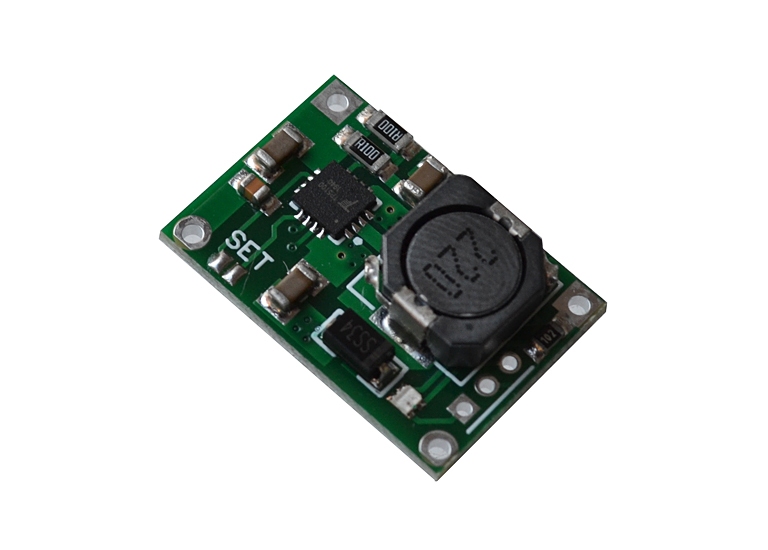

Плата обустроена контроллером заряда TP5100, а также имеет индикаторную подсветку. Красный индикаторный светодиод - идет процесс зарядки. Синий индикаторный светодиод - заряд окончен или нет аккумулятора. Модуль обустроен для зарядки одного аккумулятора, но также можно зарядить и два последовательно подключенных АКБ. Для этого необходимо соединить две контактные площадки "SET" и выпаять один резистор с маркировкой "R100"
Данные стабилизаторы заряда аккумуляторов выполнены в виде платы без корпуса. Подключение входных контактов осуществляется через контактные площадки "IN+", "IN-". Для подключения аккумуляторов обустроены контактные площадки "BAT+", "BAT-", подключение к которым можно выполнить с помощью пайки. Важно соблюдать полярность подключения контактов.
Технические характеристики
| Размер (Д х Ш х В): | 25 х 17 х 5 мм |
|---|---|
| Напряжение полного заряда: | 4,2 В (1S), 8,4 В (2S) |
| Максимальный ток заряда: | 2 А |
| Входное напряжение: | 5-15 В |
| Тип подключаемых аккумуляторов: | li-ion 18650 3,7V, li-pol 3,7V |
| Количество аккумуляторов: | 1/2 шт (1S/2S) |
| Рабочая температура: | -20° до 55°C |
| Класс защиты: | IP20 |
